简化夹持式超声流量系统

面向过程工业的下一代夹持技术可提高用户友好性并简化安装。

文章出处:https://www.flowcontrolnetwork.com/instrumentation/flow-measurement/ultrasonic/article/21118322/simplifying-clampon-ultrasonic-flow-systems
作者:Eric Heilveil
翻译:Gordon

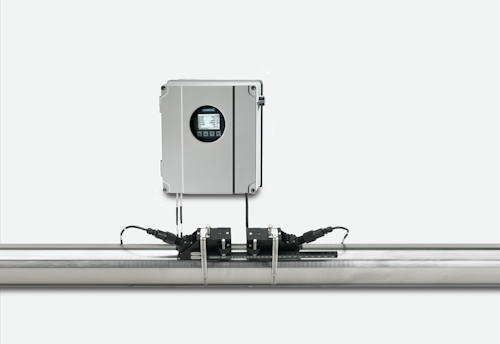

Figure 1. The Siemens Sitrans FS230 clamp-on ultrasonic flow system combines a Sitrans FST030 digital transmitter with Sitrans FSS200 external sensors.
图1.西门子Sitrans FS230夹持式超声流量系统结合了Sitrans FST030数字变送器和Sitrans FSS200外部传感器。所有图像均由西门子提供

夹持式超声波流量计是用于测量液体体积流量的最具成本效益的技术之一。顾名思义,夹持式传感器安装在管道的外部,无需在安装前更改管线或关闭过程。它们的非侵入性也使维护要求降至最低,因为传感器永远不会与流体接触。

然而,尽管它们的拥有成本很低且功能越来越先进,但夹持式流量计作为传统流量测量方法的铁定替代品,一直未能获得工程师和工厂经理的认可。许多最终用户不愿切换,因为他们认为夹持式表的使用和安装过于复杂。

为了弥合这一差距,并将夹持技术成功地集成到更广泛的过程工业领域,仪器供应商正在将更高级别的用户友好性集成到下一代夹持超声流系统中。

苛刻的技术

Get启动夹持式流量计可能是一个复杂的过程,与大多数其他类型的流量计相比,它需要更多的技术知识。但是为什么会这样呢?

挑战在于,可提供三种不同型号的夹持式传感器或变送器——通用,高精度和高温,以应对各种介质,管道材料和操作环境。大多数供应商还提供每种型号的多种尺寸,以确保传感器频率与管壁频率之间的最佳匹配。要订购流量系统,客户必须知道如何为其特定应用确定正确的型号和尺寸,以及如何为所选的传感器和安装位置选择合适的变送器安装附件。

然后,必须将传感器安装在管道上的特定位置,并进行精确配置以实现最佳测量性能。大多数夹持式流量计都提供某种形式的电子协助,以正确放置传感器并为操作做好准备,但是这些功能通常取决于最终用户使用复杂的,不直观的菜单界面输入应用程序数据。还必须浏览这些相同的复杂菜单,以针对流量异常调整系统参数。

简化这些过程是下一代夹持技术的指导原则。例如,西门子Sitrans FS230夹持式超声波流量系统将Sitrans FST030数字变送器与Sitrans FSS200外部传感器结合在一起,旨在简化用户体验。

简单的订购流程

通常,了解合适的传感器型号,尺寸和相关硬件几乎始终是订购夹持式超声波流量计的先决条件。如果客户无法访问此信息,则他们必须依靠熟悉夹持技术的销售代表或服务技术人员来获得支持。

可以通过PIA生命周期门户在线订购Sitrans FS230仪表,PIA生命周期门户是一个基于Web的应用程序,用于产品工程,选择和配置。已对门户进行了编程,以最大程度地提高易用性。现在,门户网站提示用户选择特定的传感器,而不是询问有关要测量的过程的一系列简单问题,包括管道材料,管道直径,壁厚和流体温度。它还为需要数字响应的问题提供了范围的预定选择。利用此信息,PIA生命周期门户可以准确地确定应订购的传感器和附件,从而避免了潜在的高昂错误。

高效安装

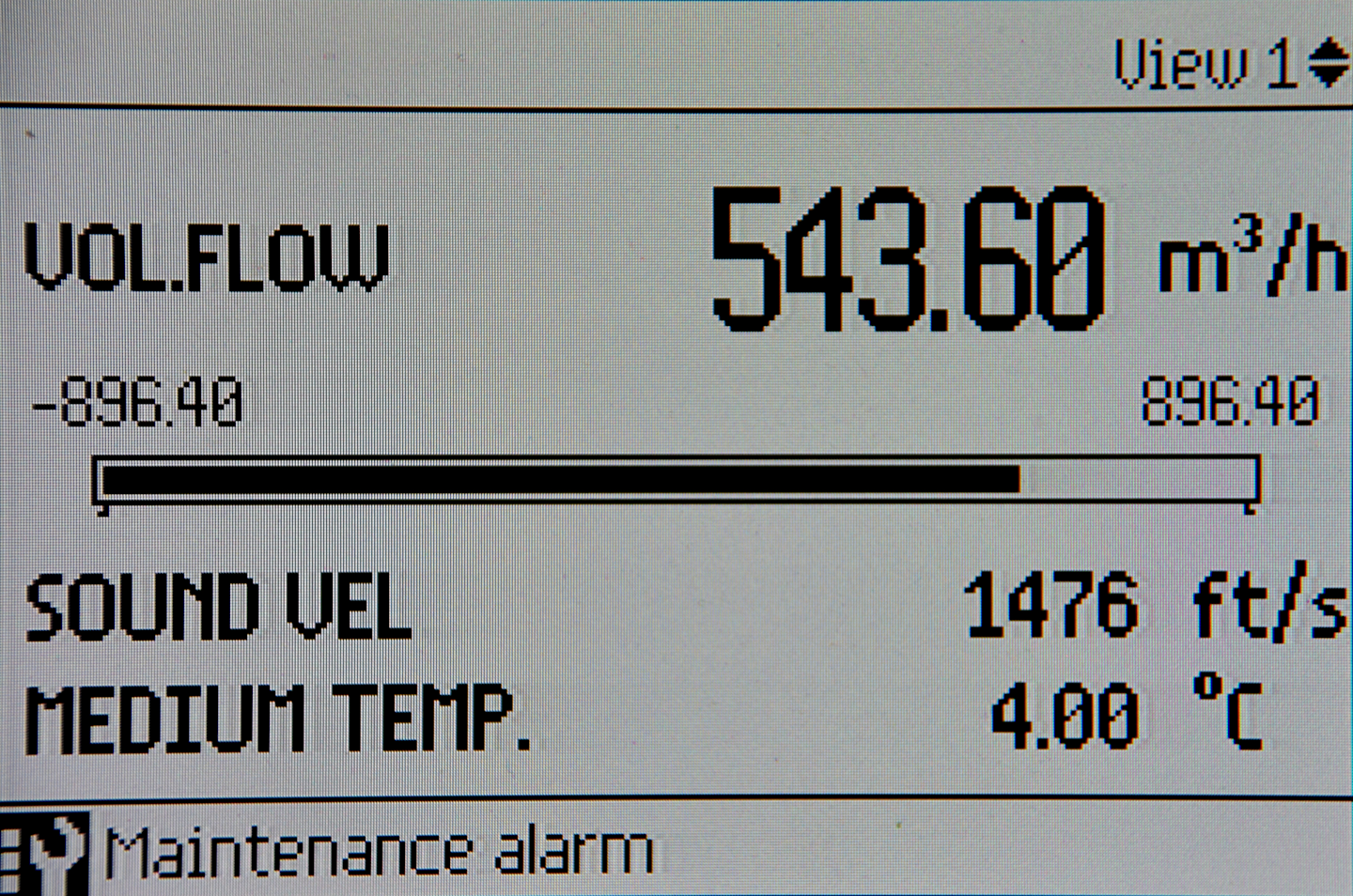

Figure 2. Three-parameter view
图2.三参数视图

Sitrans FS230仪表的设计使安装和配置更加轻松,更加高效,即使对于以前不熟悉夹持技术的人也是如此。该级别可用性的基础是变送器的高级人机界面(HMI),该界面具有可自定义的240 x 160图形显示屏和四个电容式导航键以及一整套全面的帮助文本,可以清晰地定义每个菜单项。

为了确保将仪表配置为最佳以测量特定的应用,HMI通过一系列设置向导引导最终用户完成安装过程的每个步骤:

传感器设置:建立完成流量测量所需的参数,例如液体类型,管道尺寸,传感器类型和传感器尺寸。

过程值:主要过程值和三个累加器的选择指南和优先级;为每个累加器分配一个过程值;并设置单位,方向和故障安全模式。

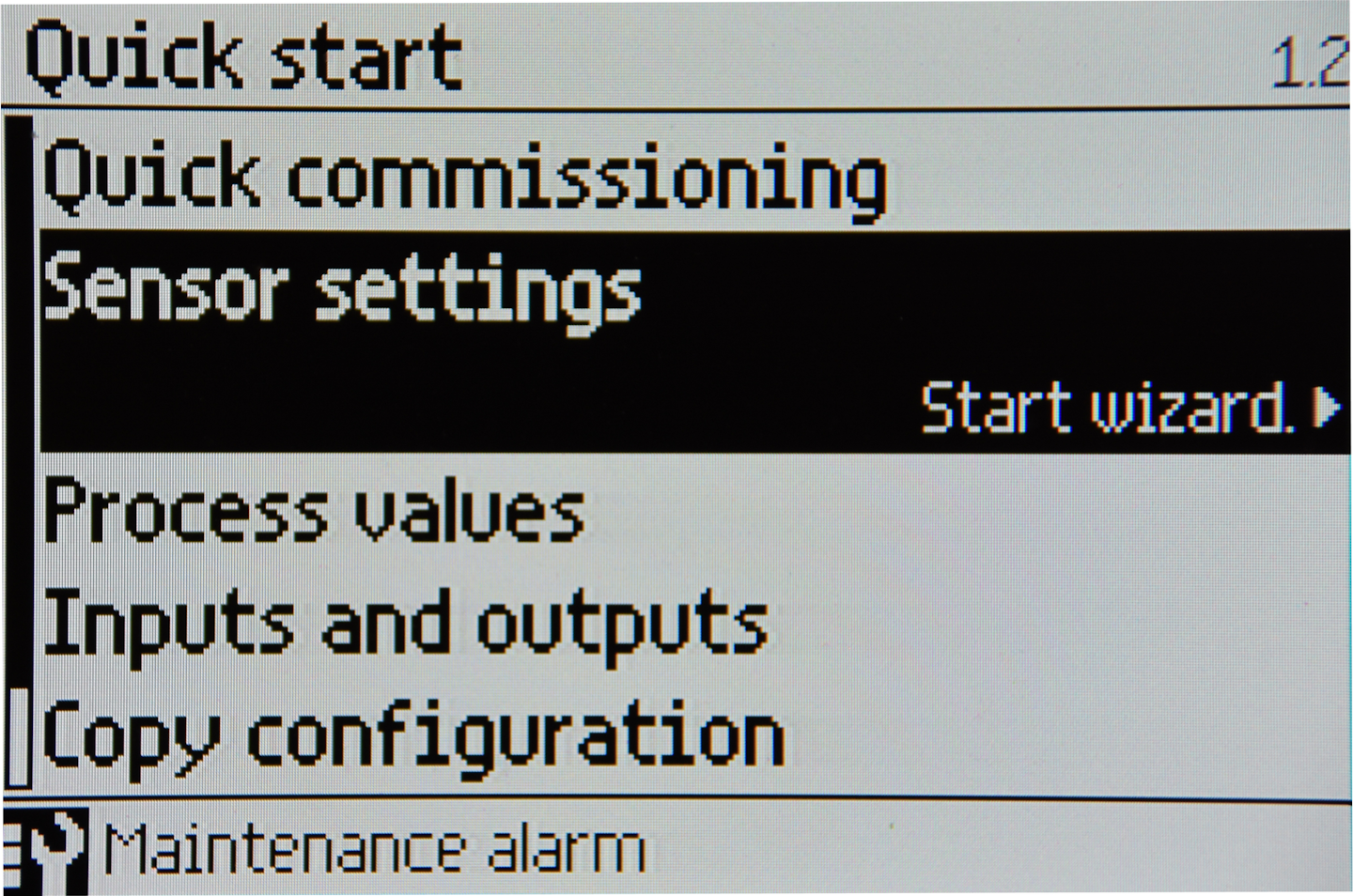

Figure 3. Wizard selection menu
图3.向导选择菜单

I/Os: 配置输入和输出-例如,分配过程值,选择操作模式(电流,频率或脉冲)以及设置最小/最大电平,方向和阻尼值。

通信:配置订购的通信选项(HART或Modbus)。

复制设置:将当前配置保存到随附的microSD卡中以供其他设备使用,从而消除了冗余编程。

 快速调试:提供对任何可用向导的访问权限,并检查是否已输入成功操作所需的所有数据。

夹持式仪表的管道配置

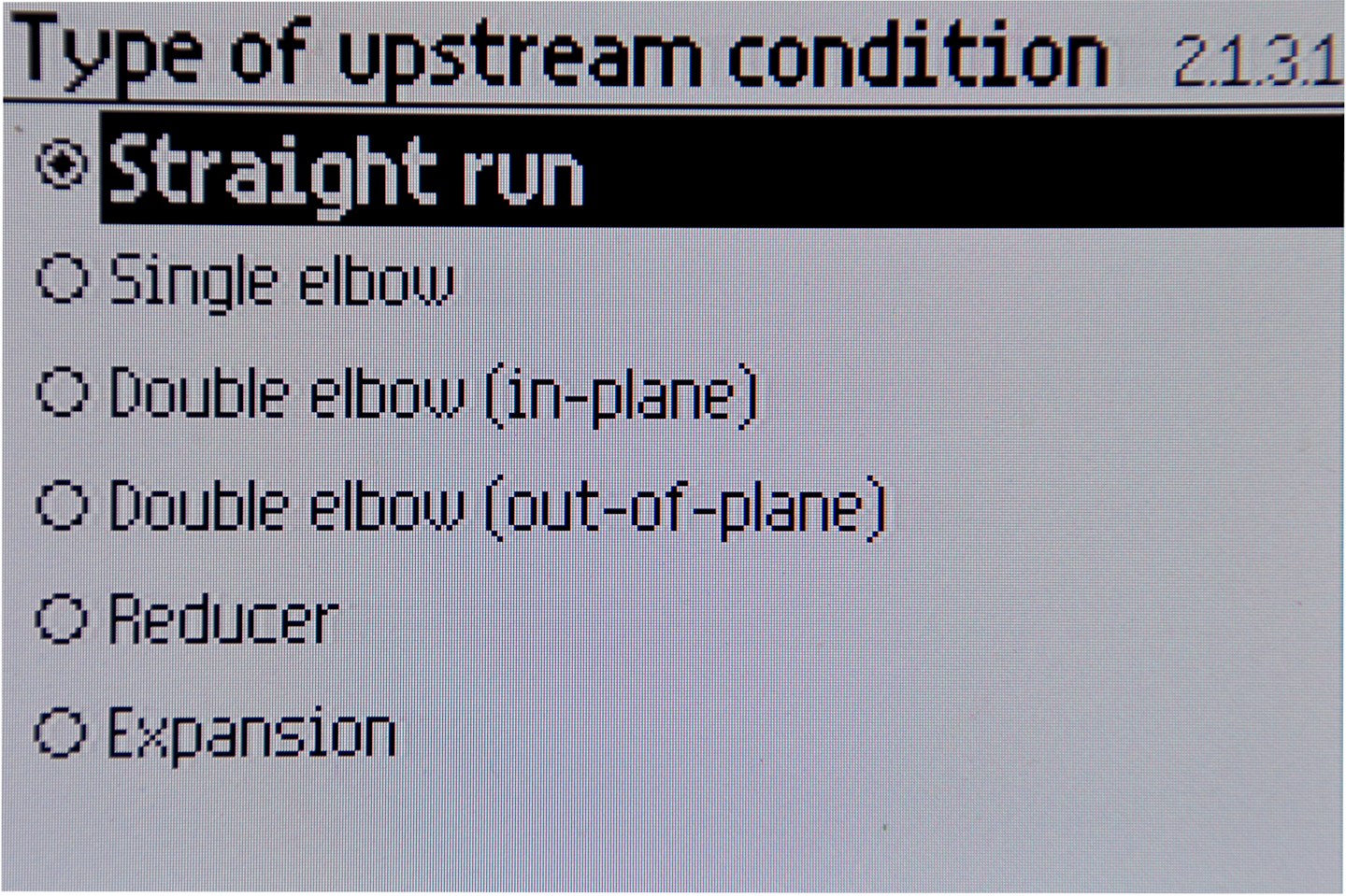

Figure 4. Pipe configuration wizard
图4.管道配置向导由Siemens提供的校正非理想管道条件是配置夹持式表的另一个关键步骤。 Sitrans FS230流量计通过获得专利的管道配置向导简化了此过程,该向导使用户可以从多个异常中进行选择,例如上游不远的90度弯头或阀门,并输入距传感器的异常距离。

然后,仪表会自动补偿异常对流量曲线的任何影响,否则可能会导致测量误差并大大降低精度。

未来的流量计

在过去的五十年中,夹持式流量计已发展成为一种全面的选件,用于测量工业应用中的液体流量。它们具有很高的准确性和可重复性,几乎不需要维护,并且用途广泛,可与各种导电和非导电流体一起使用。最重要的是,它们为几乎随时随地的安装提供了灵活性。

下一代系统的设计充分考虑了客户的需求,它们简化了复杂性,缩短了启动时间,并使夹持式超声流量技术成为明智的投资。

Siemens Smile

Eric Heilveil是西门子产品营销经理,市场营销和金融MBA。 Heilveil总部位于宾夕法尼亚州哈雷斯维尔,负责科里奥利,夹持式超声波和涡流产品的业务开发和市场营销。他在流量仪表方面的经验跨越了近30年。他参与了流量测量和控制产品的销售,管理,咨询,设计,培训,市场营销和写作,这些产品可服务于半导体,石油和天然气,食品和饮料,制药,水和废水,化学和电力行业。
